اسلات pci express چیست؟

PCIe مخفف Peripheral Component Interconnect Express استاندارد رابط با سرعت بالا است که برای اتصال اجزای داخلی مختلف در یک سرور و سیستم کامپیوتری استفاده می‌شود.

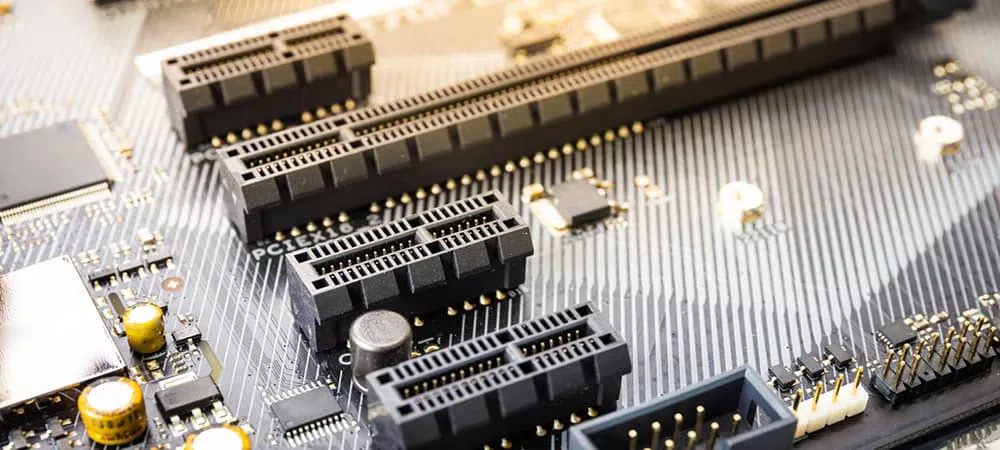

اسلات‌های PCIe (Peripheral Component Interconnect Express) در مادربرد سرور، برای نصب کارت‌های توسعه مثل کارت گرافیک، کارت شبکه، Raid کنترلر، یا کارت‌های NVMe استفاده می شوند.

در سرور، این اسلات‌ها انواع و نسخه‌های مختلفی دارند که هم از نظر نسل (Version) و هم از نظر تعداد خطوط (Lane) متفاوت هستد.

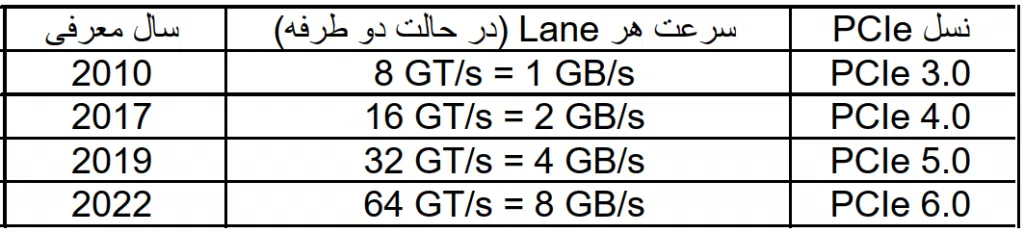

۱. نسل‌های (Version) PCIe

هر نسل جدید، سرعت انتقال داده بالاتری دارد:

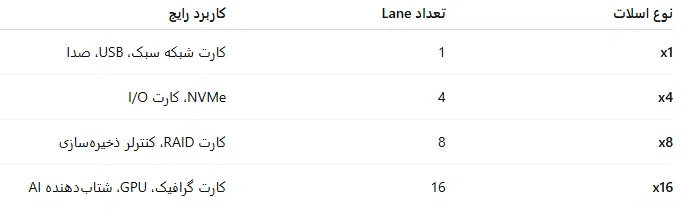

۲. انواع از نظر تعداد خطوط (Lane Width)

اسلات‌ها با تعداد خطوط داده مشخص می‌ شوند:
هر چه تعداد Lane بیشتر باشد، پهنای باند هم بیشتر است.

۳. نوع فیزیکی اسلات‌ها در سرور

در سرورهای HP، Dell، Lenovo و غیره، اسلات‌ها معمولاً روی Riser Board قرار دارند:

  • Primary Riser: شامل اسلات‌های اصلیPCIe مثلاً x16 یا x8

  • Secondary Riser: در صورت نیاز به کارت‌های بیشتر اضافه می‌شود.

  • Low-profile (Half-height) یا Full-height بسته به ارتفاع کیس 1U) یا 2U)

کاربردهای هر نوع اسلات PCIe :

  • کاربردهای انواع اسلات PCIe
    • PCIe x1
      • تعداد Lane : 1

      • پهنای باند کم (برای کارت‌های سبک)

      • کاربردها:

        • کارت صدا

        • کارت USB یا Serial

        • کارت شبکه ساده (1GbE)

        • ماژول‌های جانبی سبک

  • PCIe x4
    • تعداد Lane : 4

    • پهنای باند متوسط

    • کاربردها:

      • NVMe SSD ( U.2 یا M.2 )

      • کارت شبکه پرسرعت (10GbE)

      • کارت‌های I/O ساده

      • برخی کنترلرهای ذخیره‌سازی سبک

  • PCIe x8
    • تعداد Lane : 8

    • پهنای باند بالا

    • کاربردها:

      • کارت‌های RAID Controller (مثل HPE Smart Array P408i-a یا( P816i-a

      • کارت شبکه 25GbE / 40GbE / FC (Fiber Channel)

      • کارت شتاب‌دهنده NVMe برای استوریج‌های سریع

      • کارت‌های امنیتی( TPM,Cryptographic Accelerator)

  • PCIe x16
    • تعداد Lane : 16

    • بیشترین پهنای باند در مادربردها

    • کاربردها:

      • کارت گرافیک (GPU) برای پردازش AI, ML, HPC مثل( NVIDIA H100/H200)

      • کارت‌های شتاب‌دهنده (FPGA, TPU)

      • کارت شبکه فوق پرسرعت (100GbE)

      • کارت‌های استوریج NVMe پرظرفیت چند کاناله

  • X16 – OCP 3.0 NIC Slot فیزیکی، اغلب PCIe 4.0
    • ماژول اختصاصی شبکه در سرورها

    • کاربردها:

      • کارت شبکه‌های HPE OCP (1GbE / 10GbE / 25GbE / 100GbE)

      • کاهش مصرف اسلات‌های اصلی PCIe

      • مناسب برای دیتاسنتر و محیط‌های مجازی

  • Smart Array Slot معمولاً x8 PCIe 5.0
    • اسلات مخصوص RAID Controller روی مادربرد

    • کاربردها:

      • نصب کارت‌های RAID سخت‌افزاری مثل P408i-a, P816i-a

      • مدیریت ذخیره‌سازی SAS/SATA/NVMe

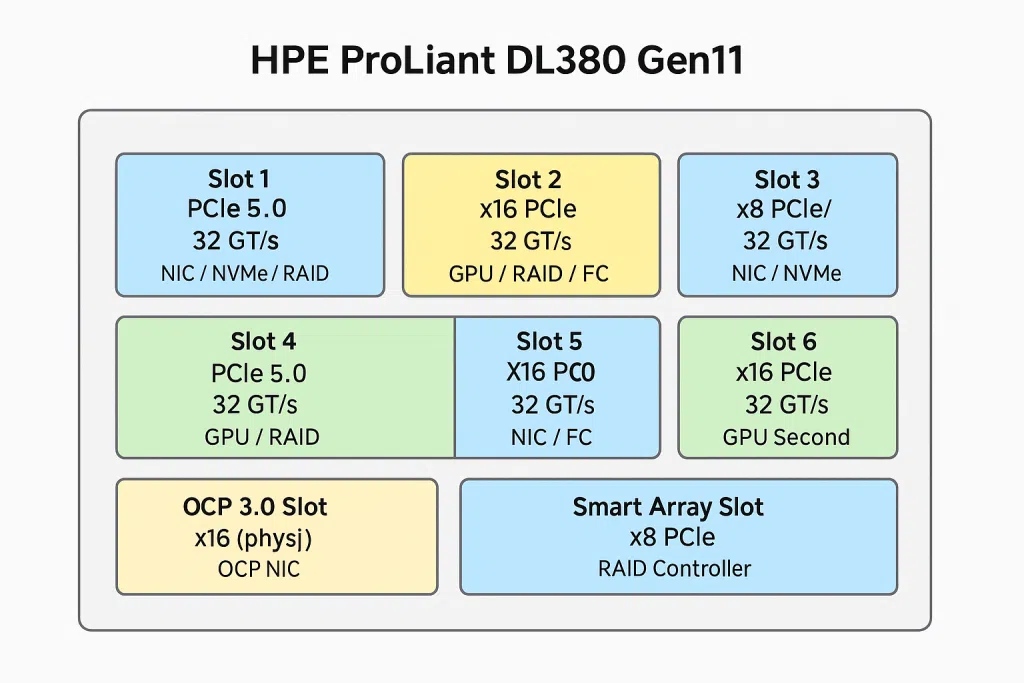

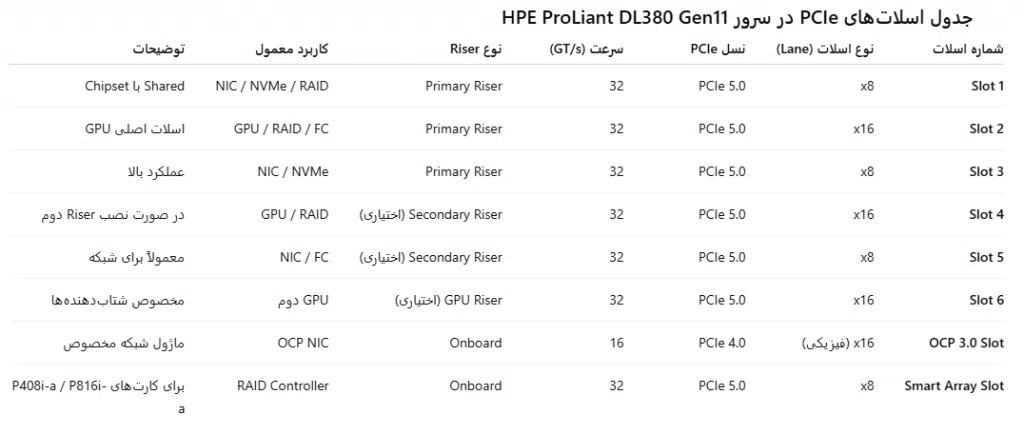

در ادامه جدول دقیق و خلاصه‌ای از اسلات‌های PCIe در سرور HPE ProLiant DL380 Gen11 با شاسی P52560421 و Riser استاندارد توضیح داده شده است:
